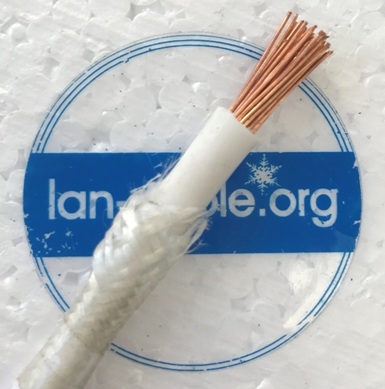

РКГМ 95

РКГМ 95

720 руб.
Введите нужный метраж: м
Вес: кг

Термостойкий провод

РКГМ
Конструкция:

1. Жила медная многопроволочная
2. Изоляция - кремнийорганическая резина
3. Оплетка – теплостойкая полиэфирная нить

Назначение:

Провод предназначен для выводных концов обмоток температурного класса "Н" (+180)
электрических машин и аппаратов на переменое напряжение до 660 В частотой 400 Гц,
при отсутствии воздействия агресивных сред и масел.
Провода предназначены для эксплуатации во всех климатических районах на суше,
кроме района с очень холодным климатом. Провода выдерживают не менне 10 циклов
изгибов вокруг цилиндра, равному двукратному диаметру провода.
Провода устойчивы к воздействию пониженого атмосферного давления до 1 мм рт.ст.
и повышеного атмосферного давления до 3 кгс/кв.см.
Провода устойчивы к воздейстаию плесневых грибов.
Срок службы проводов - не менее 8 лет.

(возможно использование в конструкциях нагревательных приборов, печей, котлов, в бане, в сауне)


Характеристики:

ПАРАМЕТР ЗНАЧЕНИЕ
Рабочее переменное напряжение частоты 400 Гц [В]: 660
Испытательное переменное напряжение не менее, [кВ]: 2.5
Максимальная рабочая температура, [°С] +180
Температура окружающей среды, [°С] -60/+180
Влажность воздуха при температуре 35°С, [%] 100
Монтаж при температуре, не ниже [°С]: -15
Радиус изгиба при монтаже, [наружных диаметров] 2
Строительная длина 50-200 м

Сечение кв. мм Масса меди, кг/км Масса провода, кг/км Наружный диаметр, мм Электрическое сопротивление изоляции, не менее [МОм], при приемке и поставке Электрическое сопротивление изоляции, не менее [МОм], на период эксплуатации и хранения
РКГМ 0,75 6,91 18,4 3,5 250 2,5
РКГМ 1,0 9,67 21,0 3,6 250 2,5
РКГМ 1,5 13,54 27,0 3,9 250 2,5
РКГМ 2,5 22,25 41,7 4,6 250 2,5
РКГМ 4,0 35,96 58,9 5,4 200 2,0
РКГМ 6,0 54,29 86,1 6,3 170 1,7
РКГМ 10 90,91 128,0 7,6 150 1,5
РКГМ 16 140,15 199,0 9,2 150 1,5
РКГМ 25 222,49 301,0 10,9 110 1,1
РКГМ 35 302,54 403,0 12,2 110 1,1
РКГМ 50 454,03 549,0 14,1 110 1,1
РКГМ 70 614,62 755,0 16,5 90 0,9
РКГМ 95 856,45 1018,0 18,6 90 0,9
РКГМ 120 1068,51 1252,8 21,3 90 0,9
